Wyniki badań w zakresie wprowadzania nowych technologii
| Place of Origin | China |
|---|---|
| Nazwa handlowa | Youwei Fluid |
| Orzecznictwo | Quality system certificate |
| Dokument | Non Rising Stem Resilient S...al.pdf |
| Minimalne zamówienie | 1 |
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
| Features | Non-rising stem, resilient seat, full bore design | Valve Type | Gate Valve |
|---|---|---|---|
| Seat Material | Resilient | Body Material | Cast Iron |
| Application | Water and Wastewater Treatment | Drive way | Manual, Electric, Pneumatic |
opis produktu

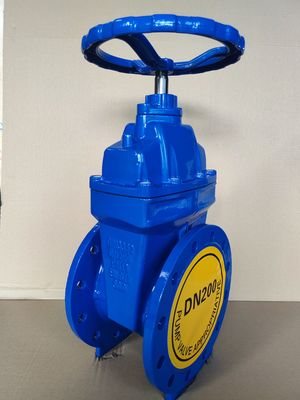

Ten zawór jest przeznaczony do systemów wodociągowych, wyposażony wmechanizm sterowany ręczniedo sterowania ręcznego, zapewniając niezawodną pracę zarówno w scenariuszach rutynowych, jak i awaryjnych.trwałe żelazo lite (GGG50)z połączeniem z kołnierzem (standardy DIN/EN), gwarantuje solidną wydajność w zastosowaniach komunalnych, przemysłowych i przeciwpożarowych.
Cechy produktu
1. Nietoksyczna powłoka przeciwkorrozyjna: zarówno wewnętrzna, jak i zewnętrzna powierzchnia zaworu są nietoksyczną powłoką epoksydową elektrostatyczną powłoką, długą żywotność przeciwkorrozyjną, może być bezpośrednio stosowana w wodzie pitnej,przemysł spożywczy i farmaceutyczny.
2Materiał: ciało zaworu, maszyna, brama i koło ręczne są wykonane z żelaza węzłowego, o wysokiej wytrzymałości i odporności na korozję.Siedzenie zaworu i nadwozie są w pełni formowane przez odlewanie precyzyjne bez żadnego obróbki.
3Trzy pieczęcie O-ring, ciśnienie wody pod działaniem osiowego samopieczętowania, bez problemów z regulacją pieczęci pakowania.Górny pierścień antypalny zapobiega przedostaniu się zanieczyszczeń zewnętrznych do wnętrza uszczelnienia wału.
4Gdy zawór jest całkowicie otwarty, brama jest całkowicie podniesiona z kanału przepływu i nie ma rowu na dole siedzenia, co nie jest łatwe do gromadzenia różnych elementów.Jest on równoważny do prostej rury i ma najniższy opór przepływu.
Specyfikacja techniczna
1Konstrukcja zgodnie z normami EN 1171, BS5163, EN 1074-1 i 2.
2Wymiary twarzą w twarz zgodnie z BS 5163, DIN3202.
3Badanie hydrauliczne zgodnie z normą EN 12266, IS05208.
4. Wykopanie flansek zgodnie z normą EN 1092-2, ISO 7005-2.
Parametry techniczne
Główne parametry techniczne
|
Ciśnienie badawcze |
PN10: 1,5 MPa |
Ściskanie: 1,1 MPa Ściskanie: 1,76 MPa Ściskanie: 2,75 MPa |
|---|---|---|
| Standardy wykonania |
DIN 1171 |
|
| Droga jazdy |
Prostowy, elektryczny, pneumatyczny |
|
| Wartość temperatury |
0°C~80°C |
|
| Koniec połączenia |
Flanka: BS EN1092-2 |
|
| Obsługa powierzchni |
Powłoka epoksydowa, 150-50Oum, zgodnie ze standardem AWWA C550. |
|
| Zakres zastosowań |
Woda pitna, wodociąg i kanalizacja, oczyszczanie ścieków, nawadnianie, klimatyzacja, rury pożarowe itp. |
|
Materiał głównych części
| - Nie, nie. | Składnik | Materiał |
|---|---|---|
|
01 |
Ciało |
Żelazo elastyczne GGG50 |
|
02 |
Plastikowy klin |
Żelazo elastyczne GGG50/EPDM |
|
03 |
Stąb |
Stal nierdzewna Cr13, 304, 316 |
|
04 |
Śruby głowicy gniazda |
Pozostałe stali |
|
05 |
Kaputa |
Żelazo elastyczne GGG50 |
| 06 |
0-krąg |
NBR lub EPDM |
| 07 |
Drążek |
Żelazo elastyczne GGG50 |
| 08 |
Koło ręczne |
Żelazo elastyczne GGG50 |
| 09 |
Węzły sześciokątne |
Pozostałe stali |
| 10 |
Gasketa płaska |
Pozostałe stali |
| 11 |
Pierścień pyłowy |
NBR lub EPDM |
| 12 |
Węzły sześciokątne |
Pozostałe stali |
| 13 |
Gasketa płaska |
Pozostałe stali |
| 14 |
O-Ring |
NBR lub EPDM |
| 15 |
Pierścień napędowy |
Miedzi H62 lub Hpb59-1 |
| 16 |
Ściskacz osłony |
EPDM |
| 17 |
Orzełka dyskowa |
Brązowy ZQSn5-5-5 |
Uwaga: Powyższa lista materiałów jest wielokrotna i równoległa, pierwsza jest podstawową konfiguracją, jeśli masz inne wymagania, proszę określić w zamówieniu.
Do wyposażenia opcjonalnego: ręczna czapka napędu koła, urządzenie elektryczne, urządzenie pneumatyczne, 2Cr13, 304, 316 sztab H62, Hpb59-1 miedziany pierścień napędowy.
