Zawór zwrotny wahadłowy z ciśnieniem PN 16 do automatycznej pracy i szczelnością bąbelkową w systemach rurociągów
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | YOUWEI |
| Orzecznictwo | EAC CE |
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
| Tworzywo | Odlew, mosiądz, stal nierdzewna, żeliwo sferoidalne, GGG40 | Rozmiar portu | DN50-DN1200,standardowe,2"-24",DN50-800,3/4" |
|---|---|---|---|
| Moc | Ręczny, uruchamiany elektrycznie, hydrauliczny, obsługiwany kołem ręcznym, GO | Ciśnienie | Średnie ciśnienie, niskie ciśnienie, PN10-16, PN1.0/PN1.6, 250PSI |
| Temperatura mediów | Średnia temperatura, normalna temperatura, niska temperatura, -10 ~ 100 ℃ | Głoska bezdźwięczna | Woda, olej itp., Gaz i tak dalej |
| Zastosowanie | Ogólne, nawadnianie, dystrybucja wody, przemysł, systemy wodne | Struktura | Zasuwa, motylek, zasuwa niewznosząca się |
| Standardowe lub niestandardowe | Standard | Nazwa produktu | zasuwa elektryczna, żeliwna elektryczna zasuwa z niewznoszącym się trzpieniem DN40-DN600, DIN/BS z p |
| Standard | DIN,BS,JIS,F5;AWWA C509/C515;ANSI,DIN3352 | Rozmiar | DN40-DN600, DN50 ~ DN 1000,2''-24'',DN15 do 100 |
| Połączenie | Końcówki kołnierzowe, kołnierze podwójne, BSP, końcówki gniazdowe, gwint wewnętrzny | Materiał korpusu | Żeliwo sferoidalne, DI/CI, DI, żeliwo, mosiądz |
| Kolor | Niebieski, na życzenie klienta, na życzenie klienta, żółty, SZARY | Średni | Woda, woda, olej gazowy |
| Typ | Zawór odcinający, normalnie otwarty, 2-drogowy, trzpień niewznoszący/NRS | Typ zaworu | Zasuwa |
| Foka | wyłożona gumą, metal, PTFE | ||
| Podkreślić | Zawór zwrotny wahadłowy PN 16,Zawór zwrotny do automatycznej pracy,Zawór zwrotny ze szczelnością bąbelkową |
||
opis produktu

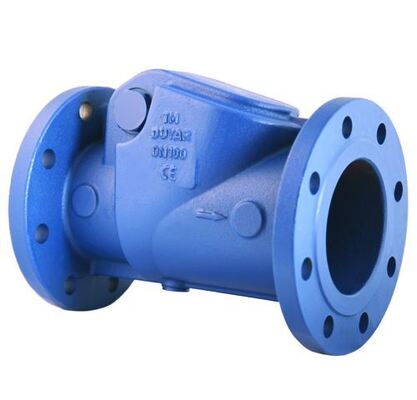

Zawór zwrotny wahadłowy (PN 16)
Zawór zwrotny wahadłowy (PN 16) to samoczynny, automatyczny zawór zwrotny, zaprojektowany w celu zapobiegania przepływowi wstecznemu i ochrony krytycznego sprzętu w systemach rurociągów. Wykorzystując zawiasową tarczę, która swobodnie obraca się na sworzniu, zawór umożliwia przepływ do przodu i automatycznie zamyka się pod wpływem grawitacji i ciśnienia wstecznego. Wykonany z żeliwa sferoidalnego lub żeliwa szarego, jest zaprojektowany do niezawodnej pracy przy niskich wymaganiach konserwacyjnych w instalacjach z przepływem poziomym lub pionowym do góry.
Kluczowe cechy i korzyści
- Automatyczne działanie: Działa bez zewnętrznego zasilania lub systemów sterowania. Tarcza otwiera się pod wpływem ciśnienia przepływu do przodu i zamyka się szybko po ustaniu lub odwróceniu przepływu.
- Niski opór przepływu: W pozycji całkowicie otwartej tarcza odchyla się od ścieżki przepływu, oferując usprawnione przejście, które minimalizuje spadek ciśnienia i turbulencje.
- Szczelność bąbelkowa: Wyposażony w elastomerowy pierścień uszczelniający na tarczy, który przylega do obrobionego lub powlekanego metalowego gniazda w korpusie, zapewniając pozytywne odcięcie i zerowy wyciek w pozycji zamkniętej.
- Ciśnienie znamionowe PN 16: Oceniony na maksymalne ciśnienie robocze 16 bar (1,6 MPa / 232 psi) przy 20°C (68°F), odpowiedni dla szerokiego zakresu zastosowań przemysłowych i komunalnych.
- Solidna konstrukcja: Wytrzymały korpus i elementy wewnętrzne są zaprojektowane tak, aby wytrzymać uderzenia wodne i powtarzalne cykle.
- Wiele konstrukcji tarcz i ramion: Dostępne z tarczą standardową, dźwignią i ciężarem lub konstrukcjami wspomaganymi sprężyną w celu kontrolowania prędkości zamykania, łagodzenia uderzeń i umożliwienia pracy w liniach pionowych.
- Opcje pełnego i zredukowanego przelotu: Dostępne w celu dopasowania do konkretnych wymagań dotyczących spadku ciśnienia i kosztów.
Specyfikacje techniczne
| Specyfikacja | Szczegóły |
|---|---|
| Normy projektowe i produkcyjne | EN 12334, ISO 5752 (od czoła do czoła), ISO 5208 (współczynnik przecieku A) |
| Ciśnienie znamionowe | PN 16 (odpowiednik klasy 125) |
| Zakres rozmiarów | DN 40 (1½") do DN 600 (24") (typowa wartość) |
| Materiał korpusu | Żeliwo sferoidalne (EN-GJS-500-7) lub żeliwo szare (EN-GJL-250) |
| Tarcza / Klapa | Żeliwo sferoidalne lub żeliwo szare, ze zintegrowanym lub wymiennym elastomerowym pierścieniem uszczelniającym (standardowo NBR lub EPDM) |
| Pierścień gniazda | Obrabiane zintegrowane gniazdo korpusu lub pierścień wkładki ze stali nierdzewnej (AISI 304/316) dla zwiększonej odporności na zużycie |
| Sworzeń zawiasu i tuleje | Stal nierdzewna (AISI 304/316) dla działania obrotowego bez korozji |
| Uszczelka | Standardowa uszczelka pierścieniowa EPDM/NBR na całą powierzchnię, odpowiednia dla kołnierzy PN 16/klasa 125 |
| Powłoka zewnętrzna | Wysokiej jakości powłoka epoksydowa (ok. 250 μm) zgodnie z EN 14901, typowo RAL 5012 |
Typy i konfiguracje
- Standardowy zawór zwrotny wahadłowy (poziomy): Do rurociągów poziomych z kierunkiem przepływu do góry. Opiera się na grawitacji w celu zamknięcia.
- Pionowy zawór zwrotny wahadłowy: Specjalnie zaprojektowany z przeciwwagą lub mechanizmem sprężynowym, aby zapewnić prawidłowe zamknięcie tarczy w pionowych rurociągach z przepływem do góry.
- Zawór zwrotny bez uderzeń / cichy: Zawiera zewnętrzną dźwignię i ciężar lub wewnętrzny mechanizm sprężynowy, aby wspomóc szybkie, kontrolowane zamknięcie przed odwróceniem przepływu, skutecznie zapobiegając uderzeniom wodnym i uderzeniom tarczy.
- Typ płytkowy (dwupłytkowy): Kompaktowa, lekka alternatywa dla zastosowań o ograniczonej przestrzeni (typowo PN16/PN40, oddzielna kategoria produktów).
Opcje elastomeru uszczelniającego
- NBR (Nitryl): Standard dla wody, olejów, paliw i węglowodorów.
- EPDM: Standard dla wody pitnej, gorącej wody (do 120°C), pary i słabych chemikaliów. Doskonały do warunków atmosferycznych.
- FKM (Viton ®): Dla agresywnych chemikaliów, wysokich temperatur i węglowodorów aromatycznych.
- HNBR, CR (Neopren): Dostępne dla specyficznych zastosowań chemicznych lub morskich.
Zastosowania
- Linie wylotowe pomp: Aby zapobiec przepływowi wstecznemu i chronić pompy
- Systemy wodne i ściekowe: W magistralach przesyłowych i dystrybucyjnych
- Systemy ogrzewania, wentylacji i klimatyzacji (HVAC): W obiegach chłodzenia i ogrzewania
- Systemy ochrony przeciwpożarowej: W liniach tryskaczy i rur pionowych
- Przemysłowe linie procesowe: Do ogólnych usług wodnych, chemicznych i innych mediów (zależne od kompatybilności)
- Systemy nawadniania i poboru wody
Krytyczne uwagi dotyczące instalacji i doboru
Kierunek i orientacja przepływu: Musi być zainstalowany z prawidłowym kierunkiem przepływu (strzałka na korpusie). Standardowe zawory zwrotne wahadłowe wymagają ściśle poziomej instalacji z poziomym sworzniem zawiasu tarczy. Instalacja pionowa jest dopuszczalna tylko w przypadku specjalnie zaprojektowanych pionowych zaworów zwrotnych wahadłowych.
Wymiarowanie: Zawór musi być wymiarowany dla rzeczywistej prędkości przepływu. Zawory o zbyt małych wymiarach powodują wysoki spadek ciśnienia i przedwczesne zużycie; zawory o zbyt dużych wymiarach mogą prowadzić do trzepotania tarczy i przedwczesnej awarii.
Łagodzenie uderzeń wodnych: W systemach z potencjałem szybkiego wyłączenia pompy lub odwrócenia przepływu zdecydowanie zaleca się zastosowanie zaworu zwrotnego bez uderzeń (cichego) lub zewnętrznego tłumika.
Prosty odcinek przed i za zaworem: Zapoznaj się z wytycznymi producenta dotyczącymi minimalnych długości prostych rur przed i za zaworem, aby zapewnić stabilny przepływ i prawidłowe działanie tarczy.
Oznaczenie zamówienia
Przykładowy format kodu zamówienia:
SCV - DN200 - PN16 - DI - EPDM - STD - HW
(Zawór zwrotny wahadłowy, rozmiar DN200, ciśnienie PN16, korpus z żeliwa sferoidalnego, uszczelnienie EPDM, typ standardowy poziomy, końce kołnierzowe)
